工程机械焊接工装方案

2018-12-27 (3342)次浏览

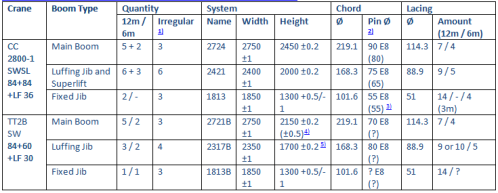

产品参数值














产品主要保证整体平面度,平行度,同轴度、形位公差、同心度的要求尺寸。要求总长48M,满足不同长度产品焊接要求。现在产品两端接头单边留有余量是5毫米改善后单边余量1.5毫米,两接头用来连接另一件产品精度要求高,现有的工艺是焊接完成后需上机床机加工,保证安装精度。产品要求保证两端接头尺寸精度、垂直度、平行度、形位公差精度。

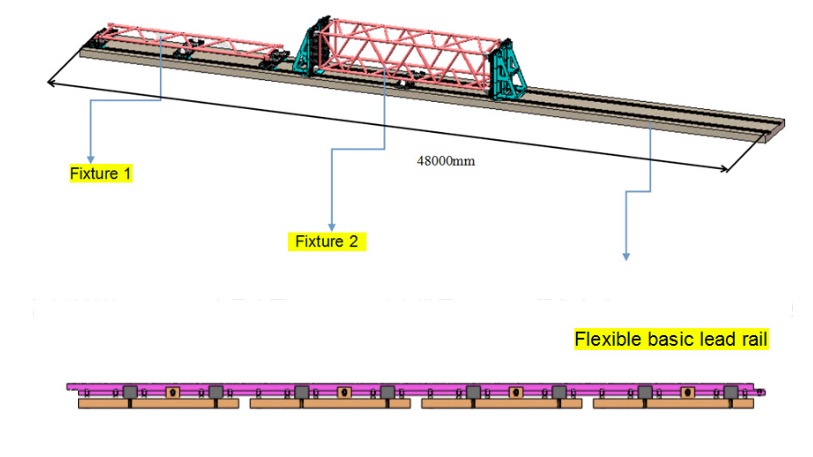

产品使用基础地基加导轨模式,实现48M长地基接轨,所有基础件可以在导轨范围内移动,导轨平面度在2mm以内。因轨道最大整体承载重量100吨,其中固定端最大承载重量60吨;移动端位置为变化任意尺寸位置,要求必须考虑到地基整体性沉降问题,以保证工装精度的稳定性!

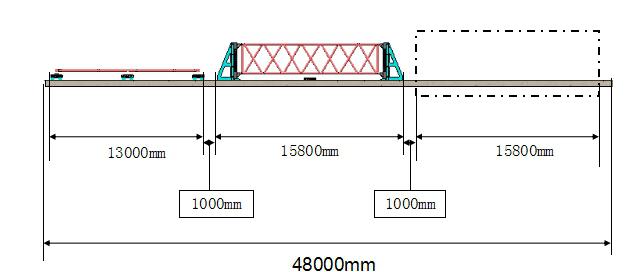

产品分序图

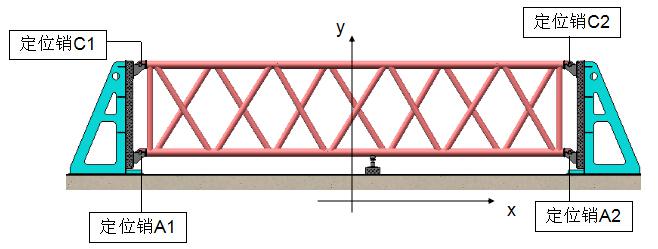

一、变截面三点定位,平行度固定,4个角定位保证同轴度

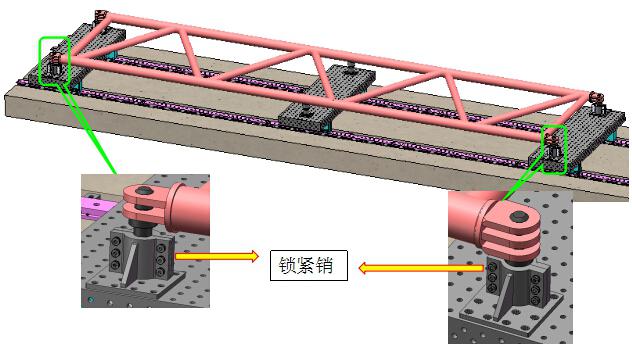

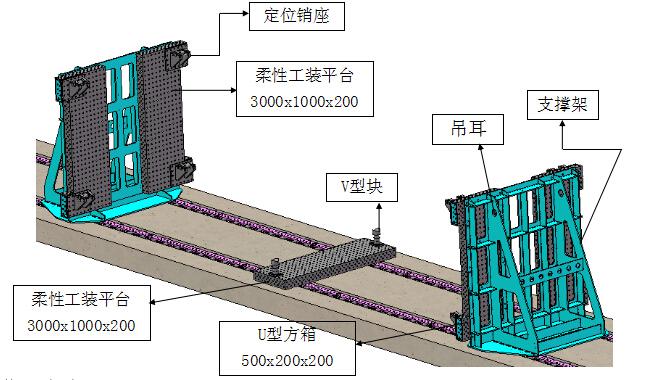

二、焊接工装拼接图,整体总装工装定位模式

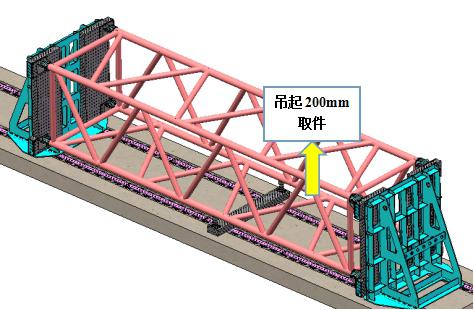

四、焊接完成从上面吊起200mm后从侧面移出。



五、工装整体效果图
