柔性组合夹具在管件焊接的应用案例分享

2020-05-12 (1863)次浏览

深圳市鼎盛天科技有限公司的三维柔性组合夹具在管件的应用上有着丰富的设计和施工经验，今天跟大家分享其中一种管件焊接的应用。

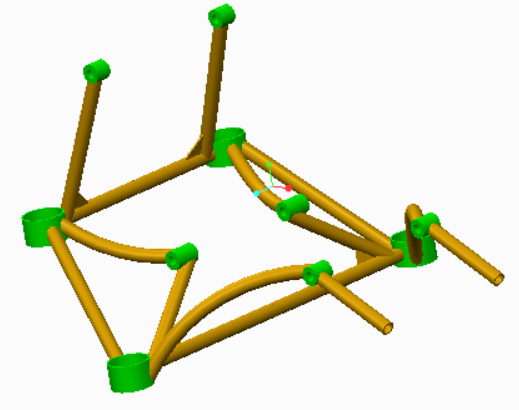

客户产品图

以上为客户产品三维图一

此有三个类似产品主要保证法兰的位置要求和管件的位置，每个不同的法兰需要制作相应的非标定位件。

以此产品为例，介绍三维柔性工装的应用特点：

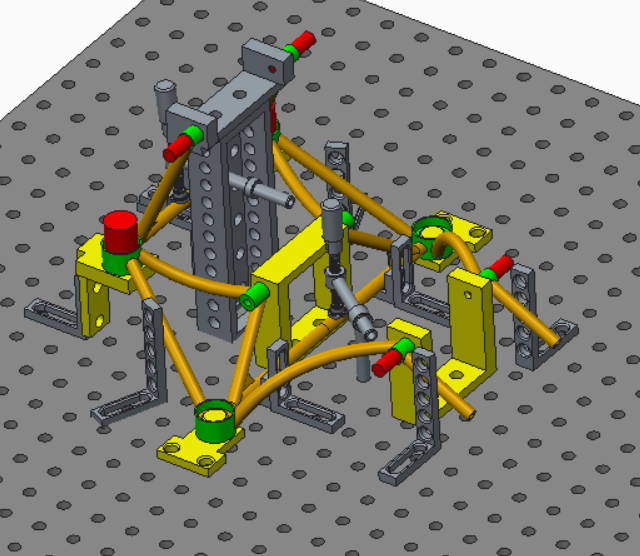

三维工装效果图

平台选用三维铸铁平台2400X1200X200mm，支撑腿高度450,总高650。

圆管定位

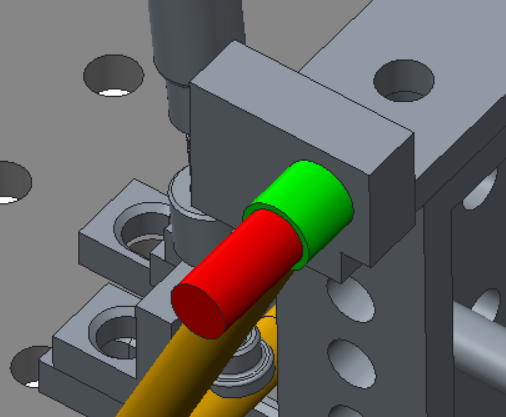

相交处用连接圆管定位，销前端螺纹，拧入螺纹孔里面，压紧工件。

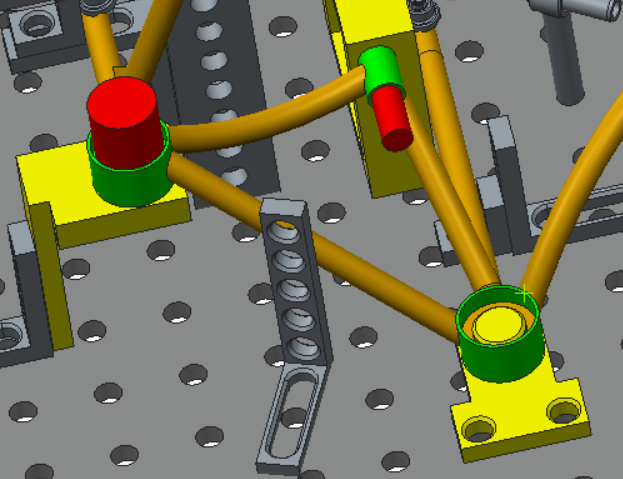

管件位置利用定位角尺固定，无定位的管件通过测量用手工找正位置。

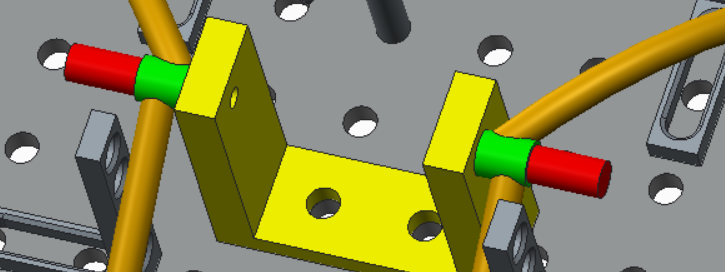

工件连接部分设计一些专用定位件保证其精确性。其它不同规格型号的工件焊接时也可在此工作台上完成，根据焊接需求定位夹紧即可。

如需了解更多关于三维柔性焊接工装的应用，欢迎来电咨询，24小时服务热线400-830-6696
