军用通讯车舱体焊接工装应用案例分享

2021-05-31 (168)次浏览

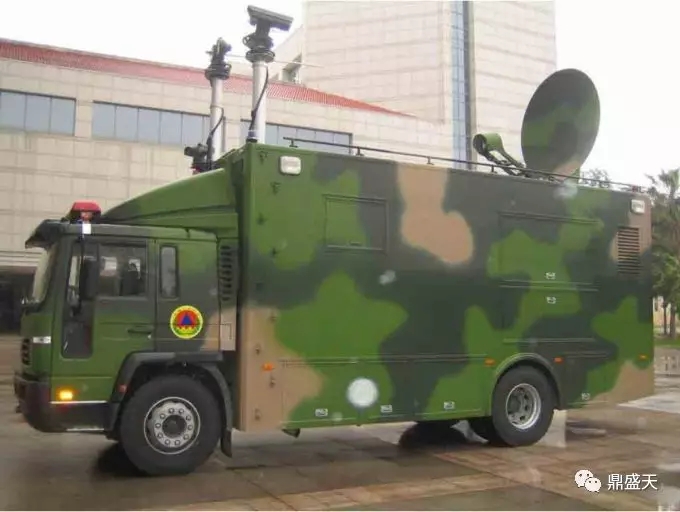

军用通讯车舱体焊接应用说明

产品为舱体结构,产品焊接难度需要控制型变,且箱体结构长短,大小不一,需要及时更换工装,需求工装精度高,控制型变能力并能满足不同舱体产品的焊接。


产品分析

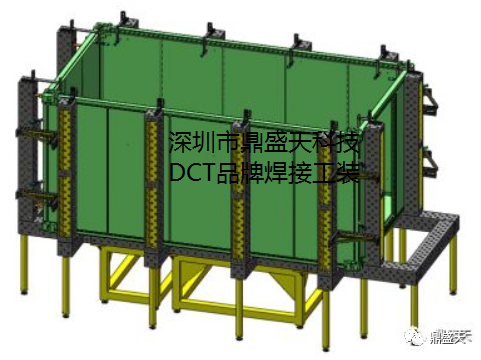

一、方舱:平台工作面积:长5500、宽2900、高3100;方舱尺寸:长4362、宽2400、高1962

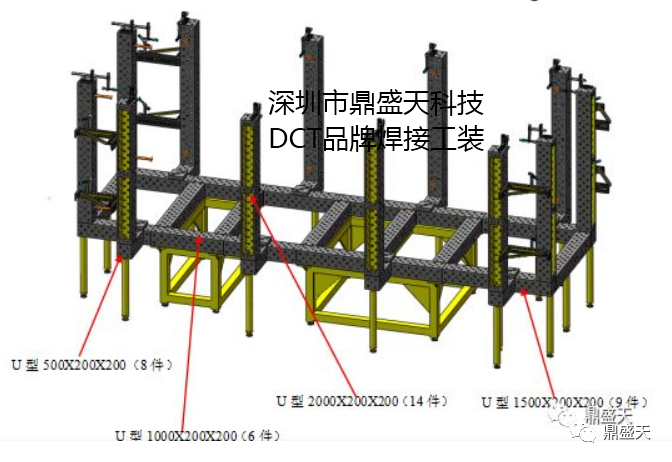

用U型方箱结构拼结,组成柔性工装台,向四周拓展,增大工作面积。U型方也可作大型面垂直面支撑,可伸缩式压紧对工件进行压紧,起到快速装夹作用,使用方便灵活可靠。可适用这类产品,多种规格,通过调整U型方箱的相对尺寸位置。


二、方舱:平台工作面积:长6500、宽2900、高3100; 方舱尺寸:长6012、宽2438、高2000

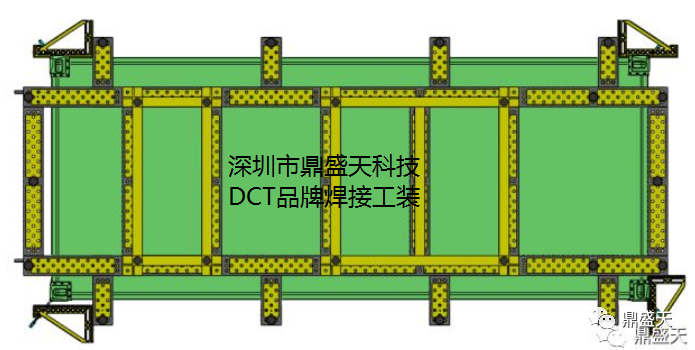

通过底部透视,可看出舱体底边与侧板连接处都在平台外面,方便焊接。与前面介绍方舱一的工件原理一样,是对U型方箱位置及组合方式进行改变。可适用这类产品多种规格。


以上两个工舱体方案,可以看出长短不一的舱体在这套工装上均可焊接,只需要变化工装的结构即可,定位件保证产品基准和重要尺寸,控制型变,压紧装置拆装快速,提升产品装夹效率,并使产品稳定。




客户现场图片
