简单又实用的客车架焊接工装设计案例分享!

2021-11-16 (288)次浏览

为您解决焊接工装问题的专业大型焊接工装服务商——深圳市鼎盛天科技


还在为大型客车架焊接而烦恼吗?看过来,今天鼎盛天小编为您推荐一套好用的多功能柔性组合焊接工装。

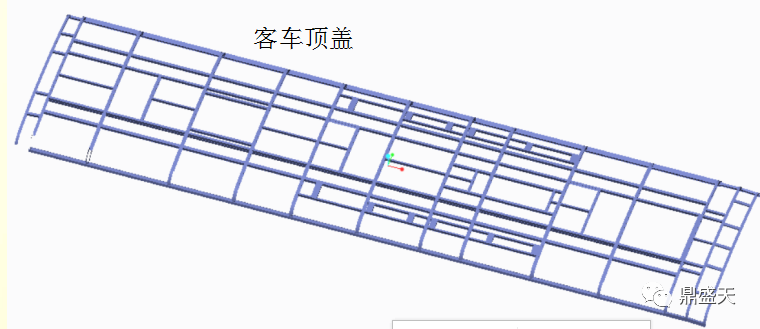

客车的常见规格有8米、10米、12米等。上图为10米车架顶盖三维图,根据技术工程师与客户现场沟通了解,特设计了一套简易快捷的焊接工装设计方案。

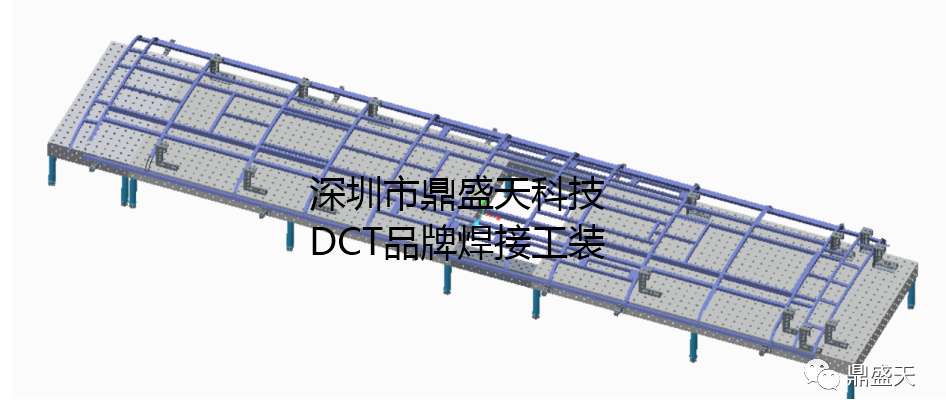

整套焊接工装设计利用2张4*2米的三维焊接平台、1张2米三维铸件平台并通过U型方箱拼接的方式组成10*2米的基础工作平台。

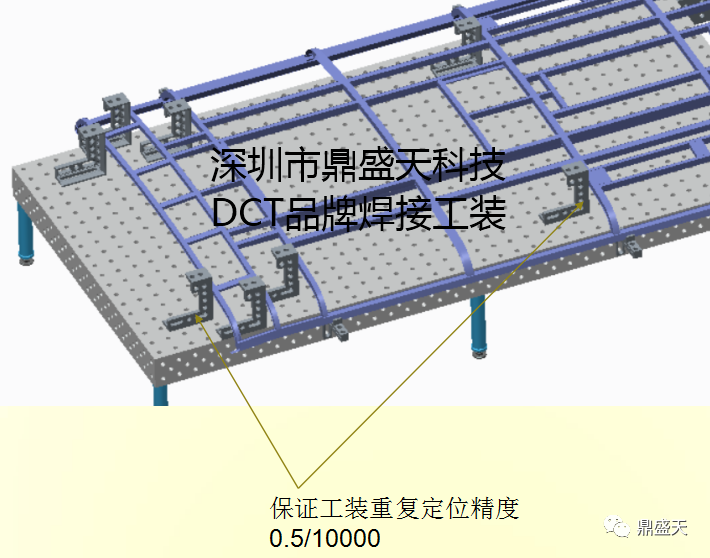

根据工件需要利用支撑角铁及快速锁紧销快速锁紧定位,保证工装重复定位的精度。焊接完成后松开锁紧销即可快速取件。

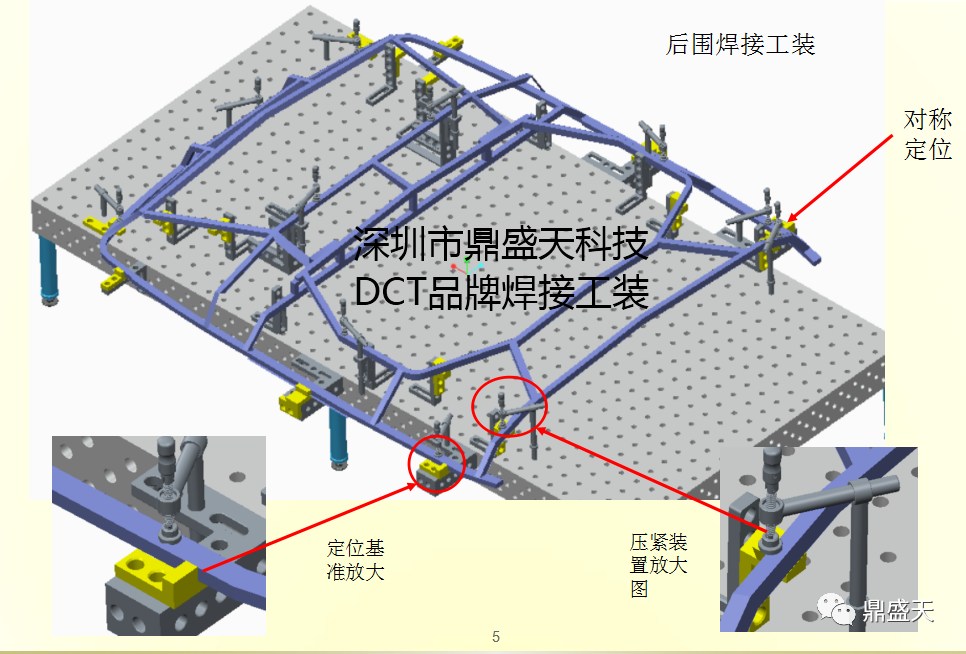

后围架焊接方案:

以一张4*2米的三维柔性焊接平台作为基础焊接平台,结合一些系统化的标准配件对称定位并压紧

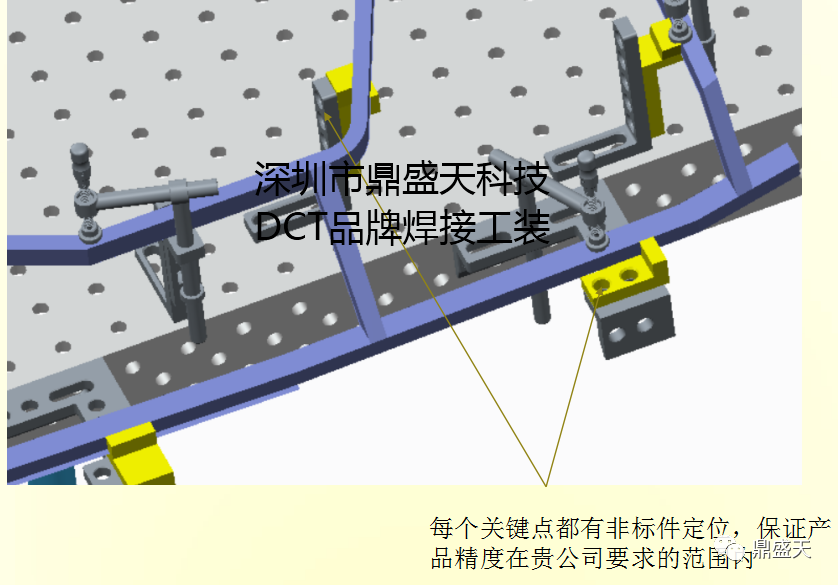

每个关键点特制定位件定位,以保证焊接产品的精度。

焊接完成后拧松压紧件调整方向即可轻松快速的取件。


深圳市鼎盛天科技有限公司已专注于柔性焊接工装领域12年,拥有强大的技术服务团队,已成功为国内外逾千家用户提供满意的焊接工装解决方案。团队始终坚持以“为客户解决焊接工装问题”为己任,用心服务每一位用户。
