1、先将环卫车的底架点焊
点焊工装基础平台柔性平台拼接成5400*2000的焊接工作台,整个工作台的平面度保证在0.5mm以内。

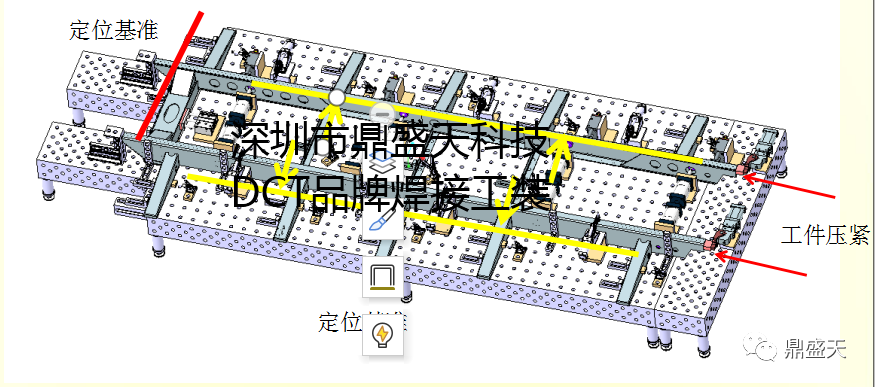

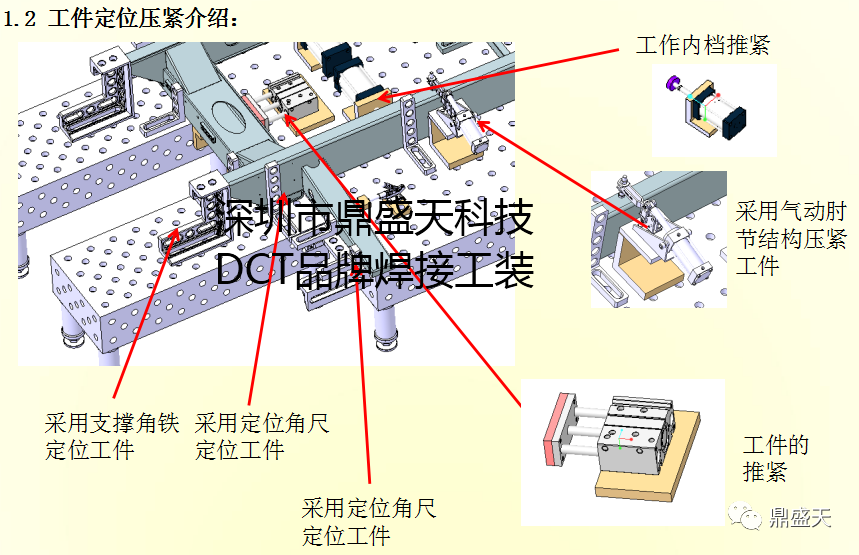

为保证工件可以快速取件,产品定位基准采用统一方向原则。箭头方向为压紧工件,红色线方向为定位基准;蓝线两侧主梁为外侧定位,气缸内撑顶紧,松开后不干涉取件。

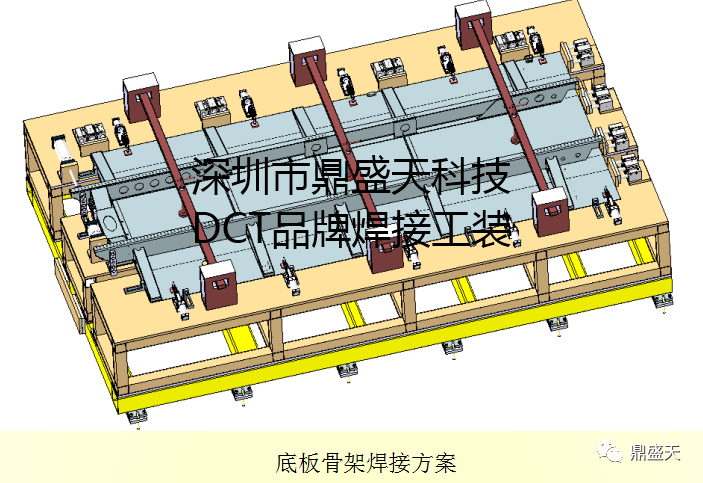

2、底板骨架点焊工装介绍

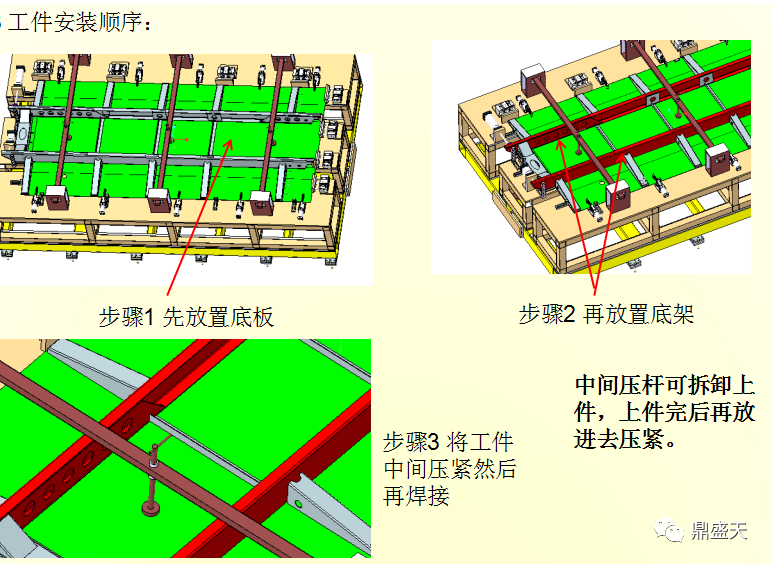

主要保证底部钣金件的平面度和和底架的位置尺寸
为保证基础平台的稳定性,采用地脚螺栓固定于地面,并可调整整体平台的平面度。加工时保证平台的平面度和定位销孔之间的距离。
敬请关注后续将陆续分享环卫车其它部件的焊接案例!
