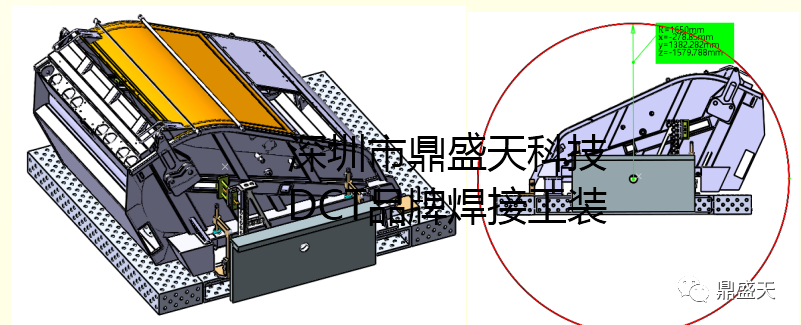

如上图所示的产品图，根据产品的外形尺寸，选用方箱合拼作底部平台，翻转半径为1650,mm；为方便操作，变位机翻转中心离地面高度1800mm。

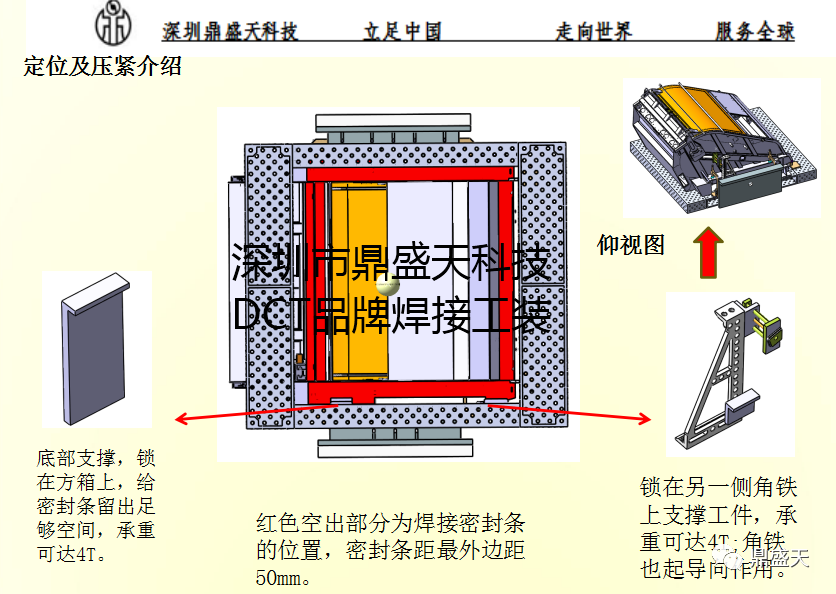

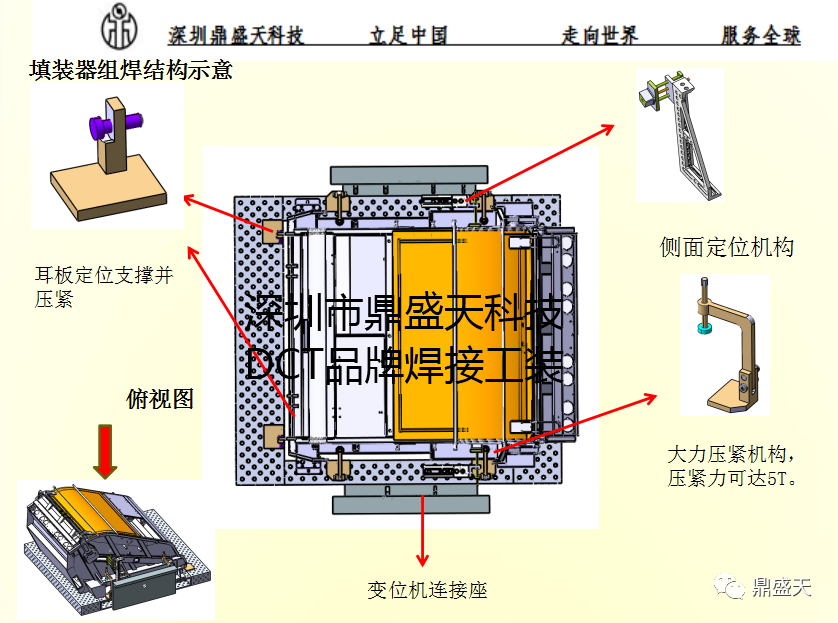

注意放件时两侧角铁作导向，螺母销定位锁紧耳板；侧边定位推进定位侧板槽钢位置。焊接工序变位机通过平台的孔定位后压紧平台再焊接。
取件时变位机两侧油缸打开，吊装固定中心位置并吊起少许，两侧变位机退回；然后把工件吊起即可。
