三角起重臂焊接工装应用实例分享!

2022-07-12 (163)次浏览

又来好东西啦!今天分享给大家的是三维柔性组合工装在三角起重臂焊接中的应用。

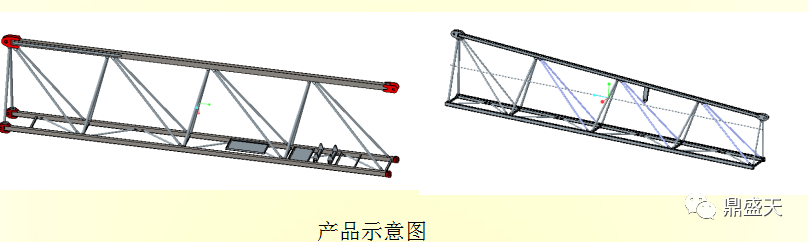

首先根据客户产品特点分析:产品臂节截面为三角形,截面有等截面和截面;接头形式为尖头,榫卯配合;下弦杆、上弦杆主梁和接头为散件上工装焊接;臂节长度主要为10米、5米两种;根据客户提供的起重臂连接尺寸对比分析,设计工装时尽可能将工装柔性化、通用化、操作方便、节省成本等方面进行设计。

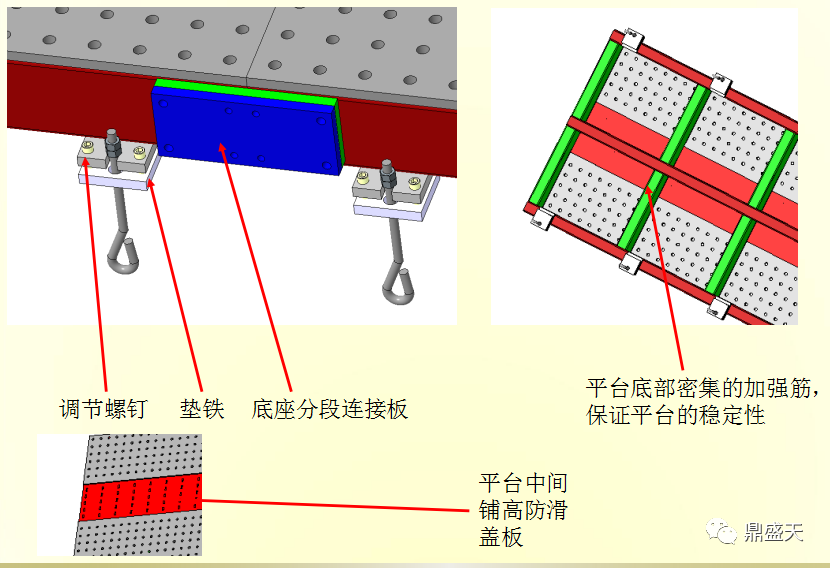

基础焊接平台采用3段4米X1.8米组成12米X1.8米的平台;工作平台组装完成后平面度为1.5/12000,任意两个孔距精度±0.5;安装时采用地脚螺栓固定,地脚螺栓固定采用混泥土浇灌;底部有水平高节装置,调整产台的平面度。

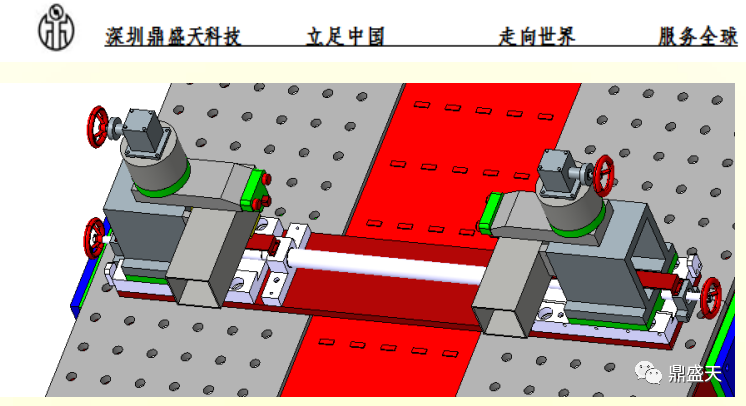

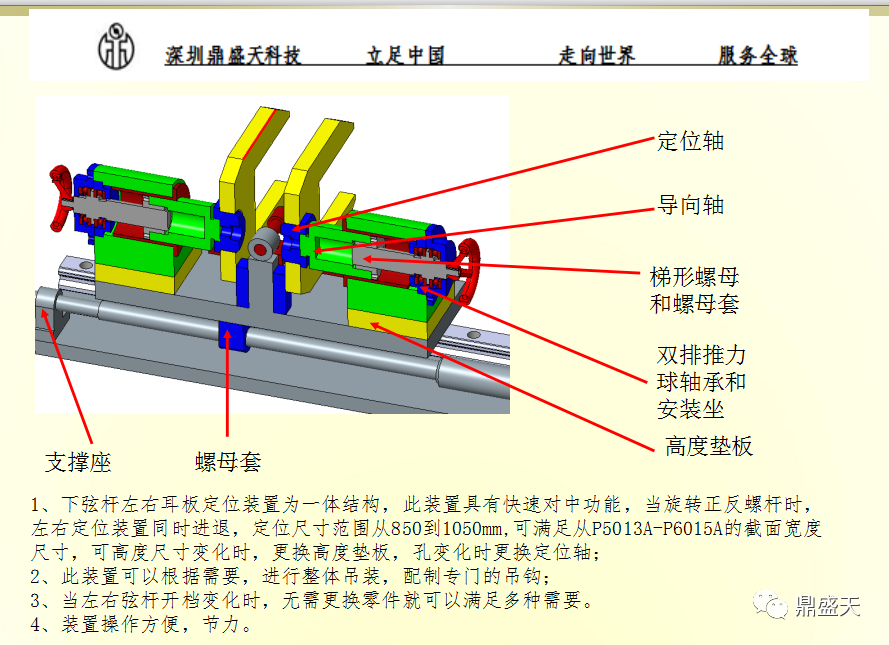

下弦杆左右侧定位装置为一体结构,此装置具有快速对中功能,当旋转正反螺杆时,左右定位装置同时进退,定位尺寸范围从850—1050mm,可满足截面宽度尺寸。此装置可以根据需要,进行整体吊装,配制专门的吊钩;当左右弦杆开档变化时,无需更换零件就可以满足多种需要。装置操作方便,节力。

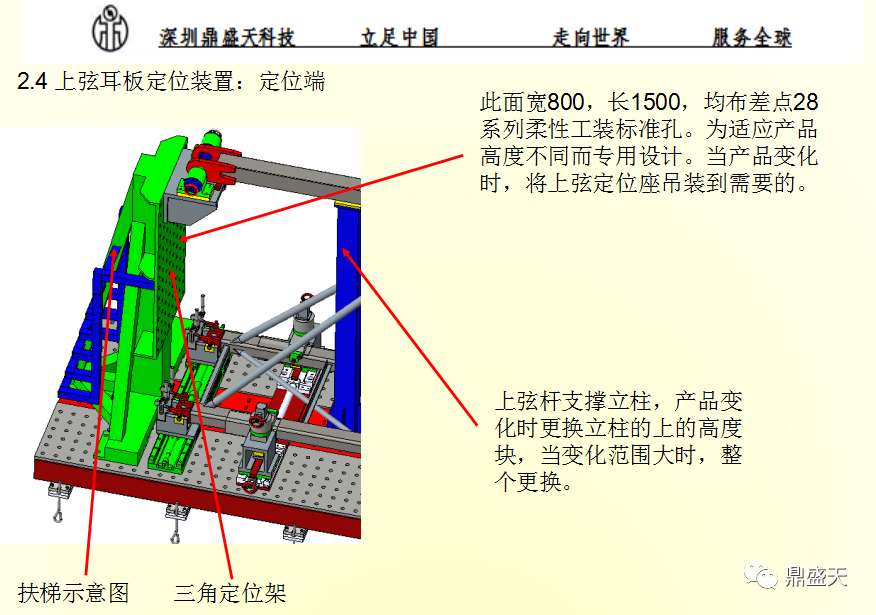

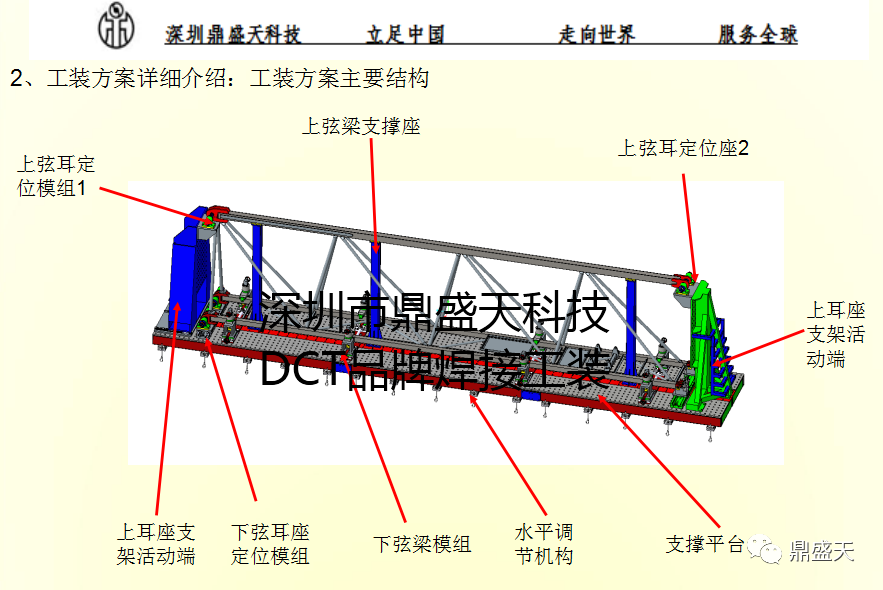

总装效果示意图:
