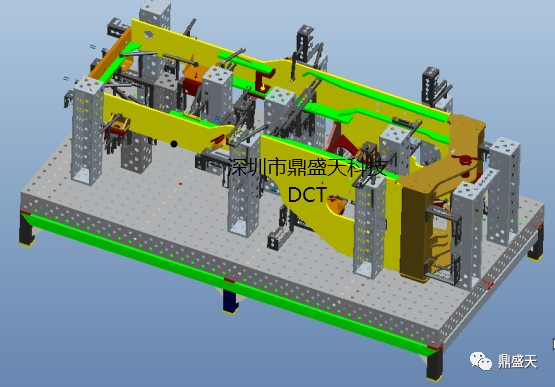

今天跟大家分享的是工程机械柔性焊接工装夹具设计实例，根据客户提供的产品图，选用其中一款常用产品做为方案设计案例。夹具由底部框架、三维平台作支撑；再通过支撑角铁、定位角尺、U型方箱定位平尺、90度压紧件、45度压紧件、非标定位组合件而成。此套柔性工装可灵活运用，可根据产品的不同结构来进行组装，方便快捷。完全可以用作焊接其他规格型号产品。

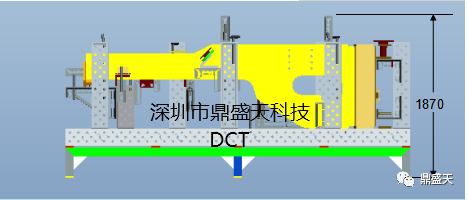

基础件选用我司D28多功能焊接平台4000X2000X200,根据工件本身的重量配H=200支撑框架支撑，保证承重。最大高度1870mm（包含调节脚垫）
安装步骤：
第一步：在平台上将所有定位件摆放到指定的位置，然后锁紧。

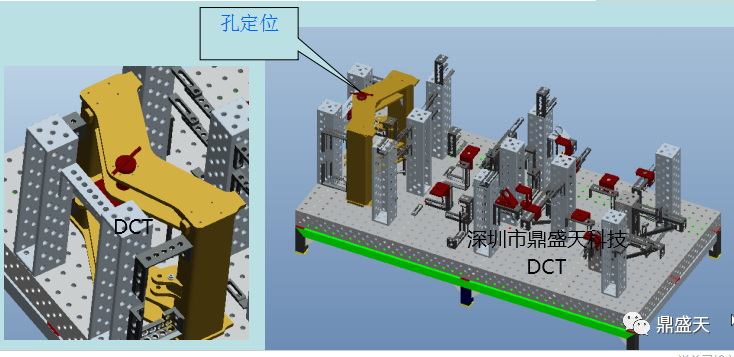

第二步：放入《铰接框架》定位，压紧。（如下图所示）

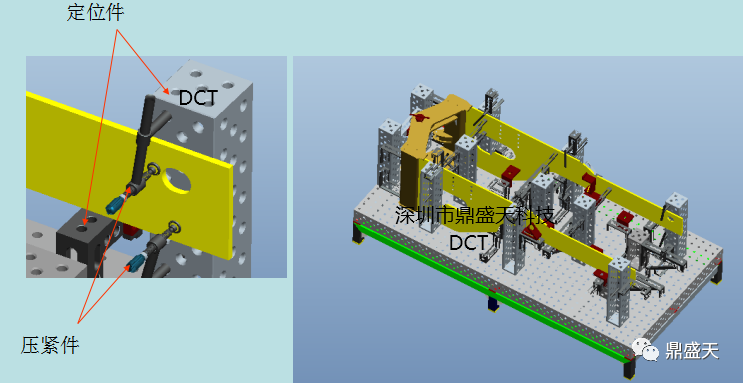

第三步：放入《主侧板》定位，压紧。（如下图所示）

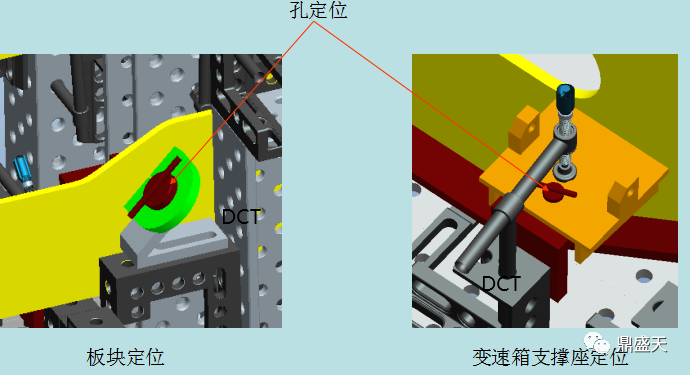

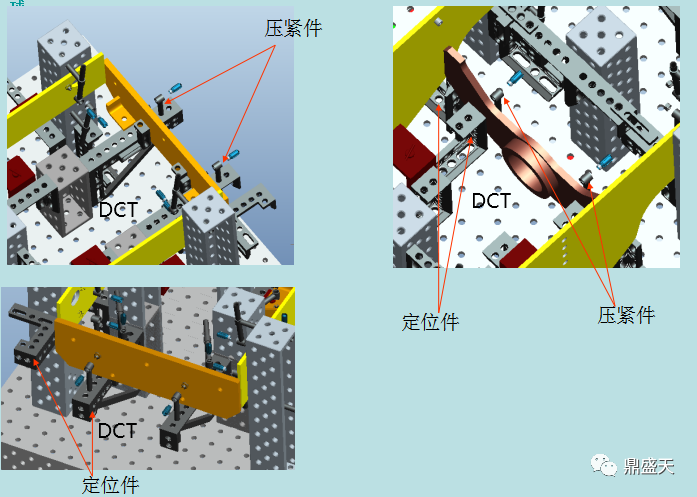

根据工件的位置形状利用定位件、压紧件将其固定压紧定位。

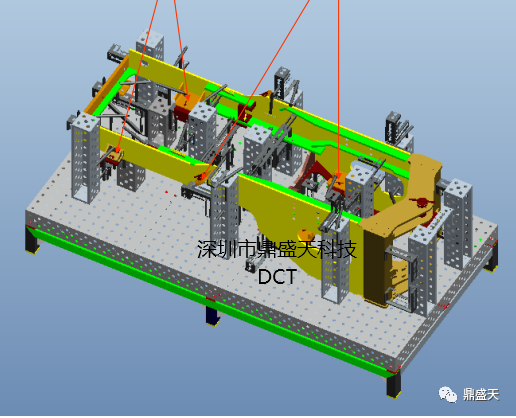

第六步：放入绿色《支撑板》定位，压紧。（如下图所示）
取料时：松开锁紧销将三个U箱往后退些，往指示方向取料即可。定位件限位：取料时松开锁紧销U箱往后退，其U箱位置已变，再装下个产品时，只须将U箱靠紧在定位件上，然后锁紧U箱。

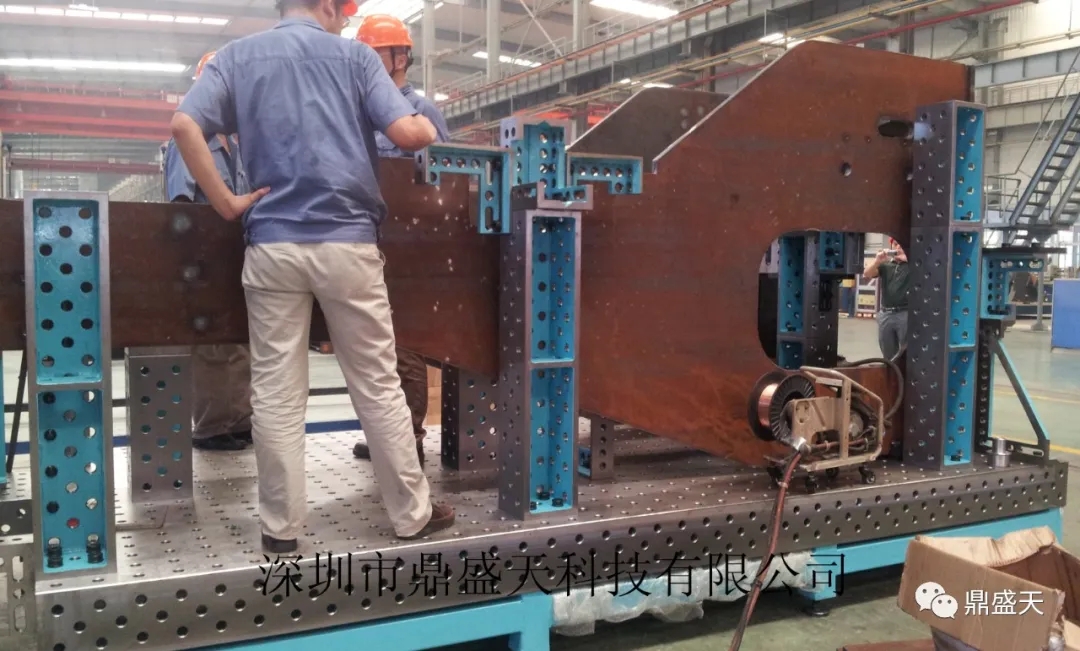

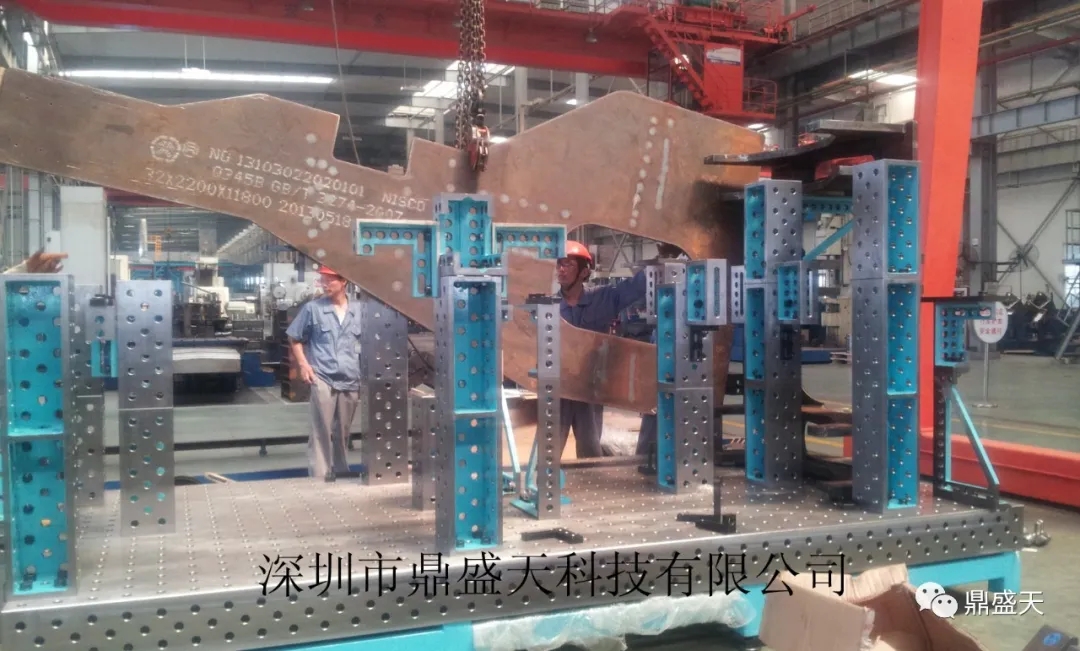

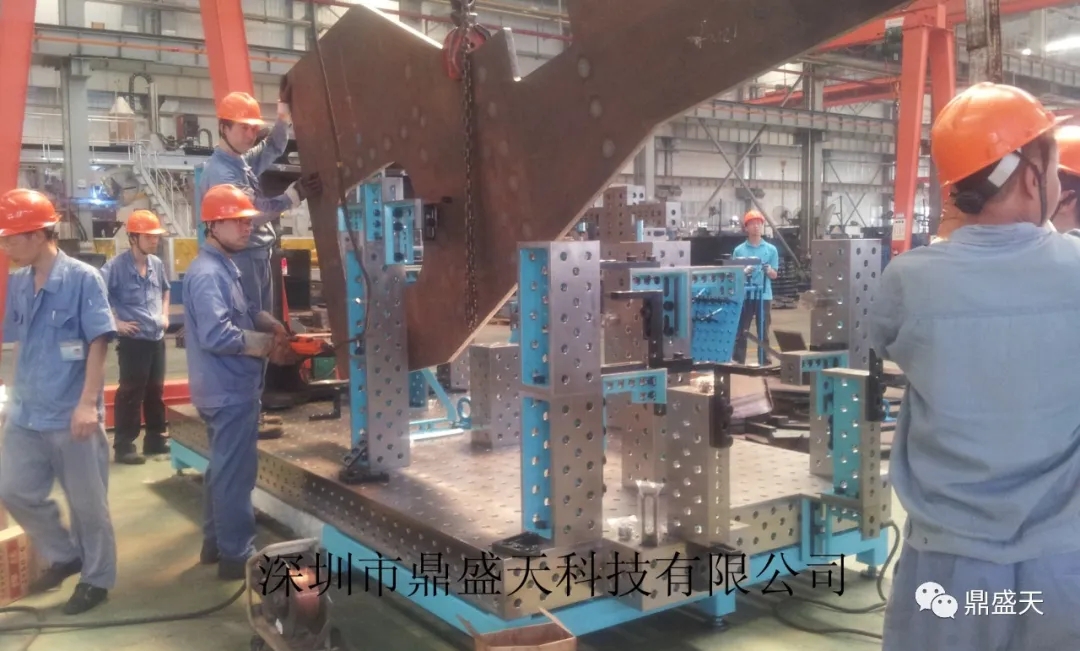

以下为焊接现场组装效：
