柔性焊接工装栅格机箱焊接应用

2020-08-03 (1483)次浏览

三维柔性组合工装夹具是一种三维平面孔系定位夹紧系统，有D28/D16两种系列；采用“标准化”“系列化”“通用化”的模快组成，所有模块的连接、固定和压紧都是以孔来定位，用“锁紧销”来实现快速锁紧，模块与模块之间根据工件的实际尺寸而调整。

其主要特点是“模块化”“标准化”“系列化”和“通用化”；互换性强，稳定性高，精度保证、性价比高；整个系统的组合可以实现二维和三维空间的搭建，像小孩子玩积木一样简单、容易、、快捷；根据需要，也可以配备液压、气动、链型等多种形式的夹紧方式。

今天跟大家分享的是机箱焊接的应用案例，

根据客户产品工序分析，焊接产品要求保证产品的尺寸精度、垂直度、平行度、对角线精度等。

柔性工装方案介绍：

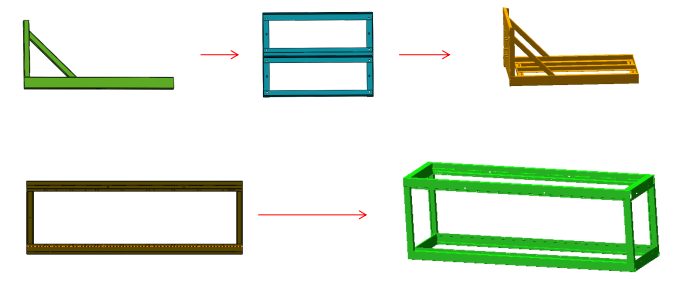

小件分序1采用我司标准150x50x25的定位平尺进行组装定位，焊接完后将压紧件松开，松掉加强筋的定位平尺即可取件。

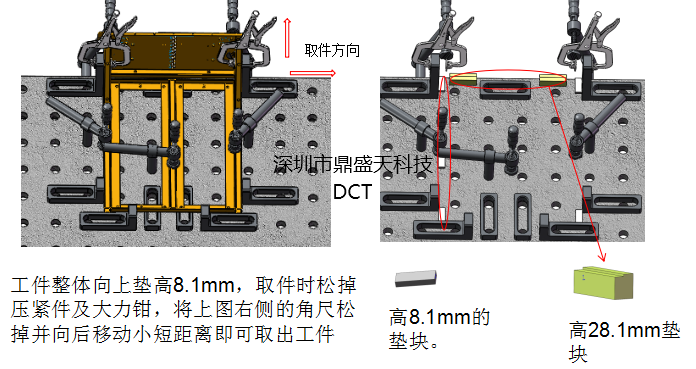

分序工件2利用平尺将其整体垫高25mm。为方便操作特制非标定位件，以孔定位。取件时，松掉压紧件向上即可取出工件。

机箱分序工装介绍：

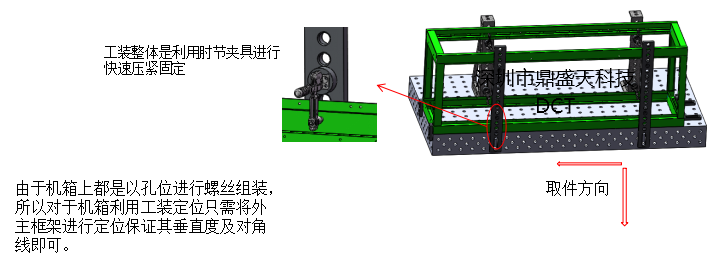

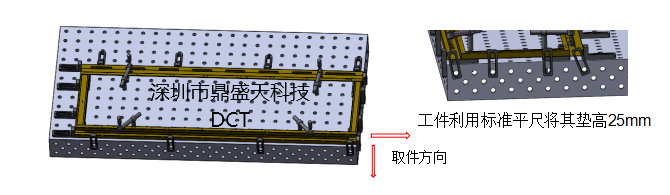

工件首次以平台的两侧作为定位基准，利用平尺进行支撑，辅以压紧件进行压紧防止焊接变形，取件时都是松掉平台侧边的平尺使其自动滑落，并由此两侧取件。
机箱总装工装介绍：

总装首次也是以平台的两侧作为定位基准，利用平尺进行支撑，辅以压紧件进行压紧防止焊接变形，取件时都是松掉平台侧边的平尺使其自动滑落，并由此两侧取件。
